Test PLC mit Hindernissen

Test PLC in Elektroanlagen

Powerline im ganzen Haus

Messszenarien

Aus der elektrischen Verschaltung des Messobjekts ergeben sich mehrere Messszenarien:

  • Messung der PLC-Koppelung zwischen getrennten Phasen der beiden Steckdosenkreisen im Wirtschaftgebäude (Haus4) ohne Beteiligung eines Stromzählers
    • über 1,5 Meter der Parallelstrecke nach dem Sicherungskasten ohne Phasenkoppler mit 1,5 Meter Abstand der Messsteckdosen

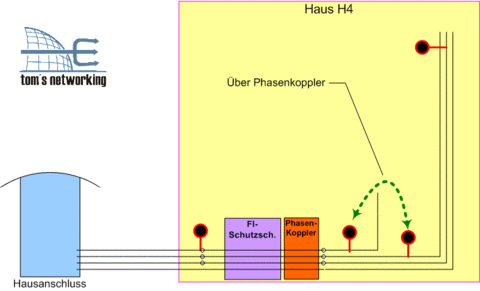

    • über 1,5 Meter der Parallelstrecke nach dem Sicherungskasten mit Phasenkoppler 1,5 Meter Abstand der Messsteckdosen
    • über 8 Meter der Parallelstrecke nach dem Sicherungskasten ohne Phasenkoppler 8 Meter Abstand der Messsteckdosen
    • Messung der PLC-Koppelung auf der gleichen Phase durch FI-Schalter hindurch gemessen auf 1,5 Meter Abstand der Messsteckdosen
  • Messung der PLC-Koppelung über zwei Zähler
    • mit gleicher Phase
    • mit unterschiedlicher Phase
    • .

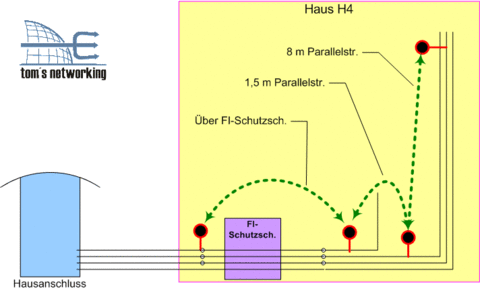

      Unser Messungen erfassen die Koppelung zwischen Stromkabeln unterschiedlicher Länge und den Einfluss eines FI-Schutzschatlers...

      ...sowie den Einfluss eines zusätzlich auf der Hutschiene montieren, dedizierten Phasenkoppler-Moduls.

      Der PLC-Phasenkoppler Allnet ALL168x dient der kapazitiven Koppelung der für den PLC-Datenaustausch erforderlichen Hochfrequenzsignale zwischen den drei Phasen.

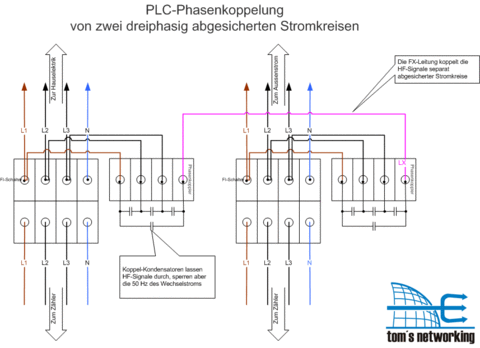

      Verbindungsschema der Allnet-Phasenkoppler.

      Der Phasenkoppler stellt mit seinen Kondensatoren für die hochfrequenten PLC-Signale zwischen den stromführenden Leitungen L1 bis L3 eine Verbindung her. Über die LX-Klemme lassen sich mehrere separat per FI-Schalter abgesicherte Stromkreise HF-technisch aneinander koppeln.

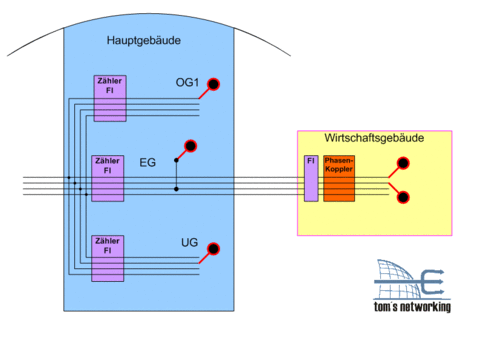

      Messaufbau 2 zeigt die beiden dreiphasig über ein Erdkabel verbundenen Gebäude.

      Das Hauptgebäude ist über ein ca. 20 Meter langes Erdkabel mit dem Wirtschaftgebäude verbunden. Gemessen wurde in beiden Gebäuden der Durchsatz über Stromzähler und Phasen hinweg, im Wirtschaftgebäude zusätzlich zwischen verschidenen Phasen.
