Praxis PLC-Phasenkoppelung

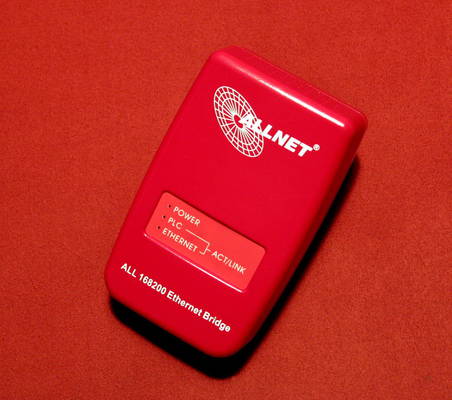

Powerline-Praxis

Workshop Phasenkoppelung

Hof, Garten und Garage

Es ist durchaus sinnvoll, alle Außensteckdosen und Lampen getrennt abzusichern und gleichfalls mit einem eigenen FI-Schalter abzusichern. Sonst wäre es möglich, dass ein Unbefugter mit einem Stück Draht an einer der Außensteckdose das gesamte Stromnetz im Haus einschließlich Tiefkühlschrank, Telefonanlage und Alarmanlage qua Kurzschluss ausschalten könnte.

Sind mehrere FI-Schalter im Haus installiert und will man auch an der Gartensteckdose per PowerLine Communications den Internetzugang genießen, muss beachtet werden dass die Phasenkoppler nicht durch den zusätzlich erforderlichen FI-Schalter blockiert werden.

Die übliche Lösung besteht nämlich darin, den nach außen führenden Stromkreis mit einem separaten FI-Schalter abzusichern. Dabei gilt es zwei Fälle zu unterscheiden:

  • Wenn der Außenstrom nur einphasig abzusichern ist, etwa für eine Steckdose, genügt der beschriebene Phasenkoppler, denn er stellt über seinen "FX"-Anschluss einen vierten Pfad zum einkoppeln der PLC-Daten bereit.
  • Muss der Außenstrom dagegen dreiphasig abgesichert sein, etwa um eine Starkstromsteckdose zu versorgen, ist ein zweiter der beschriebenen Phasenkoppler erforderlich. Beide Phasenkoppler werden dann über ihre "FX"-Klemmen miteinander verbunden um damit die PLC-Hochfrequenzsignale zusammen zu führen (siehe Grafik).
  • Der Phasenkoppler stellt mit seinen Kondensatoren für die hochfrequenten PLC-Signale zwischen den stromführenden Leitungen L1 bis L3 eine Verbindung her. Über die LX-Klemme lassen sich mehrere separat per FI-Schalter abgesicherte Stromkreise HF-technisch aneinander koppeln.
