Workshop IP-Symcon

Automatisation im SmartHome

Durchblick und Kontrolle mit IP-Symcon

Beispiel Markisensteuerung

Ein Beispiel verdeutlicht die Philosophie von IP-Symcon: Eine Markise soll mit einem Schalter gesteuert werden und zusätzlich bei Regen automatisch einfahren. Der Schalter, ein ELV FS20 S8 und der Regensensor, ein FS20 SR vom gleichen Anbieter, sowie die Markisensteuerung FS20 MS, erhalten vom Programm IP-Symcon je eine Nummer und je eine Variable. Diese könnten beispielsweise so lauten:

  • Schalter: Markise steuern
  • Sensor: Regensensor
  • Markise: Markisen Position.

Die Zustände aller Variablen können nur zwei Zustände annehmen: Schalter gedrückt oder offen, es regnet oder es ist trocken und die Markise ist ein- oder ausgefahren (in der Programmiersprache ausgedrückt: True oder False).

Der Befehl zum Ausfahren der Markise steht im Programm Markise ausfahren und es wird gestartet, sowie der Schalter gedrückt wird beziehungsweise seine zugewiesene Variable Markise steuern den Zustand "True" annimmt. Umgekehrt lässt ein einsetzender Regen die Variable Regensensor auf "True" wechseln, die dann das Programm Markise einfahren startet.

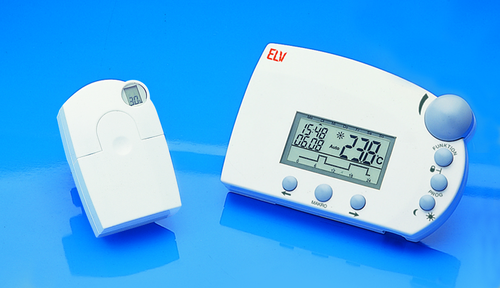

Viele ELV-Komponenten, wie hier die FZH1000, sind kompatibel mit der Software IP-Symcon und lassen sich in umfangreiche Projekte einbinden. (©Smartmedia PresSservice)
